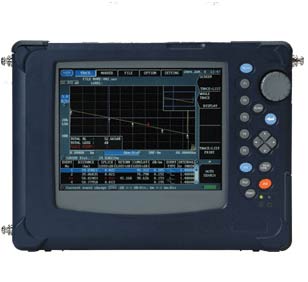

Рефлектометр Yokogawa AQ7260 с модулем AQ7261
Описание
Новейшая разработка японской компании Yokogawa – оптический рефлектометр предназначен для измерения распределенного затухания волокон оптических кабелей. Используются при паспортизации ВОЛС и для определения мест повреждений оптических кабелей.
Основные характеристики:
• 8,4-дюймовый TFT цветной дисплей, разрешение 640х480 точек;
• время измерения 10-30 сек. в зависимости от вида измерений;
• 2 USB 1.0 порта для подключения к современным носителям информации, клавиатуре и принтеру;
• запись и чтение в форматах .SOR версий 1 и 2 Telocordia CR 196 & SR-4731;
• усиленный корпус из твердого пластика переменной толщины;
• продолжительность работы батареи без подзарядки до 6 часов.
Комплектация рефлектометра AQ7260:
• Блок монитора - 1 шт.
• Оптический модуль - 1 шт.
• Адаптер питания - 1 шт.
• Техническое описание (на русском языке) - 1 шт.
• Техническое описание (на английском языке) - 1 шт.
• Мягкий кейс для переноски - 1 шт.
Технические характеристики
|
AQ7261 SM модуль |
AQ7264 SM модуль |
| Тип волокна |
SM 10/125 (ITU-T G.652) |
SM 10/125 (ITU-T G.652) |
| Длина волны, нм |
1310/1550±25 |
1310/1550±20 |
| Диапазон расстояний, км |
2, 5, 10, 20, 40, 80, 160, 240, 320/640 |
2, 5, 10, 20, 40, 80, 160, 240, 320/640 |
| Длительность импульса |
10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 4мкс, 10мкс, 20мкс, 50мкс |
10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 4мкс, 10мкс, 20мкс, 50мкс |
| Разрешение выборки |
5 см, минимальное |
5 см, минимальное |
| Число точек в выборке |
до 60 000 |
до 60 000 |
| Погрешность измерения длин |
2 х 10-5 х измеряемую длину (м) |
2 х 10-5 х измеряемую длину (м) |
| Погрешность измерения потерь (нелинейность) |
±0,05 дБ/дБ |
±0,05 дБ/дБ |
| Мертвая зона по событию |
2 м (типично) |
2 м (типично) |
| Мертвая зона по затуханию |
15/20 м (типично) |
7/8 м (типично) |
| Динамический диапазон (С/Ш=1), дБ |
34/32 35/33 (типично) |
40/38 42/40 (типично) |
| Режим стабилизированного излучения: Длина волны, нм Максимальная выходная мощность, дБм Стабильность, дБ |
- |
1310/1550 -3±2 ±0,1 |
| Оптический разъем |
оптический адаптер AQ9441 FC |
оптический адаптер AQ9441 FC |
| Температура эксплуатации, °С |
от -10 до +50 |
от -10 до +50 |
| Температура хранения, °С |
от -20 до +60 |
от -20 до +60 |
| Относительная влажность, % |
Не более 95 (без конденсации) |
Не более 95 (без конденсации) |
| Габариты, мм |
299х225х62 |
299х225х62 |
| Масса, кг |
3,0 |
3,0 |
